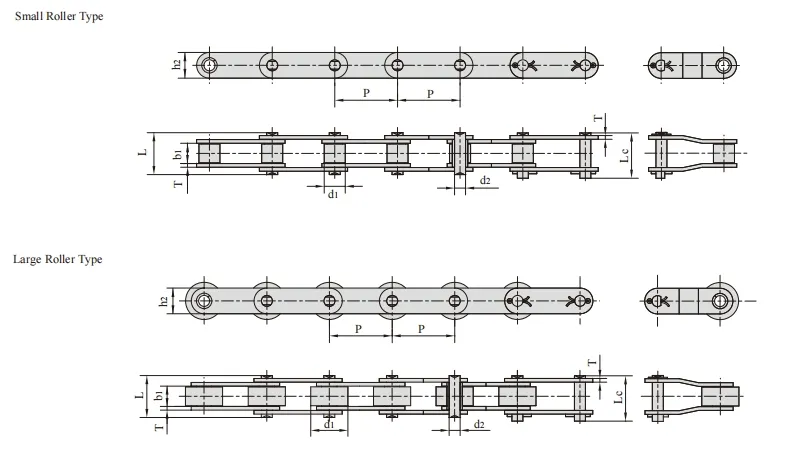

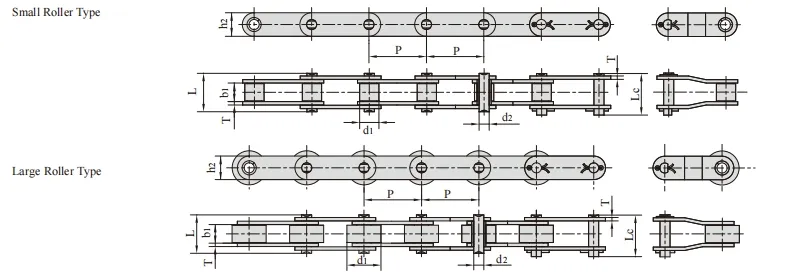

| ISO رقم | ANSI رقم | درجة الميل (P) مم | القطر الأقصى للبكرة (D1) مم | العرض بين اللوحات (b1) مم | القطر الأقصى للمسمار (D2) مم | الطول الأقصى للمسمار (L) مم | الطول الأقصى (Lc) مم | العمق الأقصى للوحة (h2) مم | السمك الأقصى للوحة (t) مم | مقاومة الشد | متوسط قوة الشد | الوزن كجم/م |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C208A / C208AL | C2040 / C2042 | 25.40 | 7.95 / 15.88 | 7.85 | 3.96 | 16.6 | 17.8 | 12.0 | 1.50 | 14.1/3205 | 16.7 | 0.50 / 0.84 |
| C208AH / C208AHL | C2040H / C2042H | 25.40 | 7.95 / 15.88 | 7.85 | 3.96 | 18.8 | 19.9 | 12.0 | 2.03 | 14.1/3205 | 17.2 | 0.65 / 1.00 |
| C208B / C208BL | - | 25.40 | 8.51 / 15.88 | 7.75 | 4.45 | 16.7 | 18.2 | 11.8 | 1.60 | 18.0/4091 | 19.4 | 0.55 / 0.89 |
| C210A / C210AL | C2050 / C2052 | 31.75 | 10.16 / 19.05 | 9.40 | 5.08 | 20.7 | 22.2 | 15.0 | 2.03 | 22.2/5045 | 28.1 | 0.78 / 1.27 |
| C210B / C210BL | - | 31.75 | 10.16 / 19.05 | 9.65 | 5.08 | 19.5 | 20.9 | 14.7 | 1.70 | 22.4/5036 | 24.6 | 0.75 / 1.21 |
| C212A / C212AL | C2060 / C2062 | 38.10 | 11.91 / 22.23 | 12.57 | 5.94 | 25.9 | 27.7 | 18.0 | 2.42 | 31.8/7227 | 36.8 | 1.12 / 1.61 |
| C212AH / C212AHL | C2060H / C2062H | 38.10 | 11.91 / 22.23 | 12.57 | 5.94 | 29.2 | 31.6 | 18.0 | 3.25 | 31.8/7227 | 41.6 | 1.44 / 2.07 |
| رقم السلسلة | درجة الميل (P) مم | القطر الأقصى للبكرة (D1) مم | العرض بين اللوحات (b1) مم | القطر الأقصى للمسمار (D2) مم | الطول الأقصى للمسمار (L) مم | الطول الأقصى (Lc) مم | العمق الأقصى للوحة (h2) مم | السمك الأقصى للوحة (t) مم | مقاومة الشد | متوسط قوة الشد | الوزن كجم/م |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 208AF17 | 25.40 | 7.95 | 4.00 | 3.96 | 12.75 | 15.00 | 12.00 | 1.50 | 13.80/3102 | 15.2 | 0.40 |
| 208AF18 | 25.40 | 7.95 | 5.10 | 3.96 | 13.76 | 16.00 | 12.00 | 1.50 | 13.80/3102 | 15.2 | 0.38 |
| 208BF45 | 25.40 | 8.51 | 47.64 | 4.45 | 57.00 | 58.50 | 11.80 | 1.60 | 17.80/4001 | 19.6 | 1.15 |
| C2050F12 | 31.75 | 10.16 | 9.52 | 5.08 | 20.20 | 21.70 | 15.00 | 2.03 | 153/4165 | 20.0 | 1.05 |
| المعايير المعتمدة | المعايير الأوروبية / الأمريكية / اليابانية أو وفقًا للرسم والنموذج الفني |
| المواد المستخدمة | فولاذ الكربون / الفولاذ المقاوم للصدأ (SS304، SS316) |

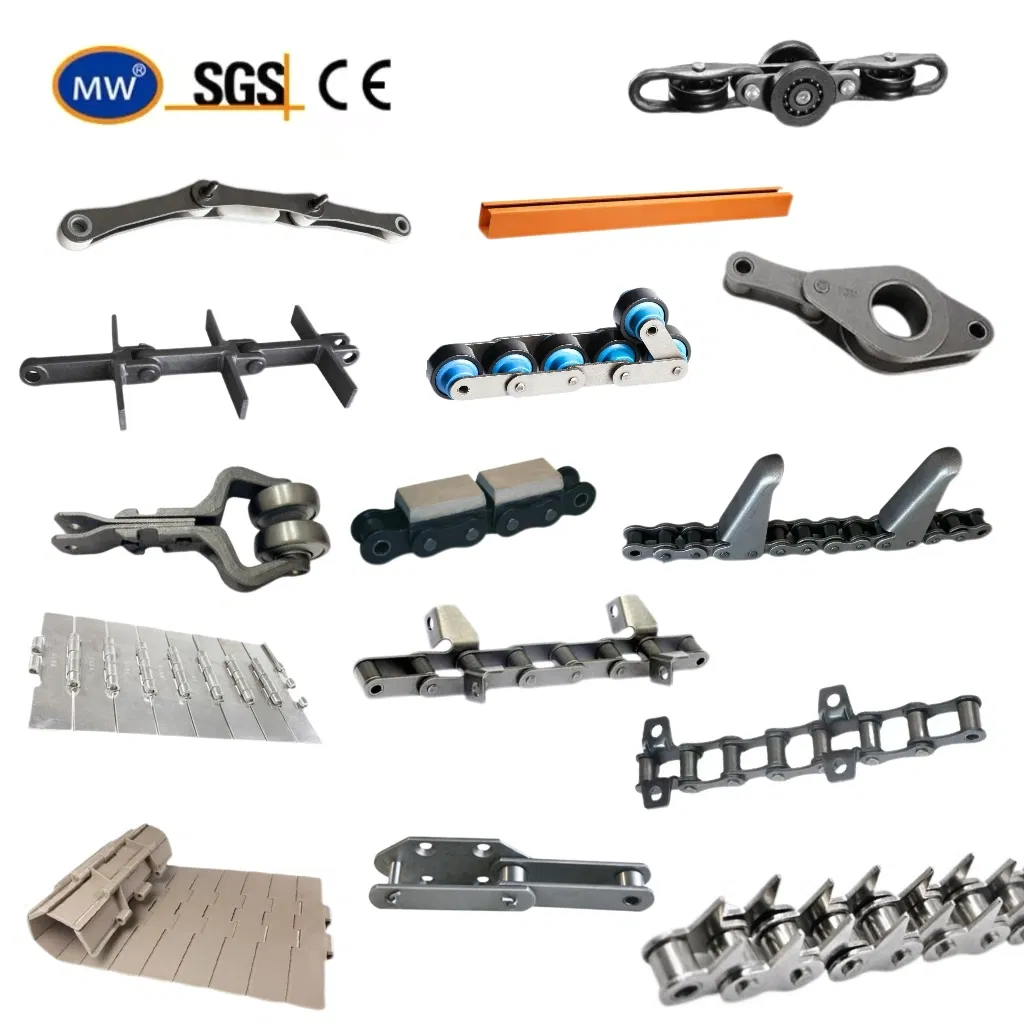

| أنواع السلاسل | سلسلة التشغيل، سلسلة الناقل، سلسلة الهندسة، سلسلة الجر، سلسلة الماكينات الزراعية، سلسلة السلم المتحرك |
| سلسلة التشغيل | سلسلة بكرات دقة الميل القصيرة (السلسلة A، الفئة B)، سلسلة بكرة التشحيم الذاتي، سلسلة الحلقات الدائرية، سلسلة ناقل حركة للخدمة الشاقة، سلسلة ناقل الحركة ذات الميل المزدوج |
| سلسلة الناقل | سلسلة بكرات الناقل، سلاسل اللوحات المطاطية المتصلة، سلاسل الناقل المفصلية المزدوجة، سلاسل التدفق الحر، سلاسل المسامير المجوفة |
