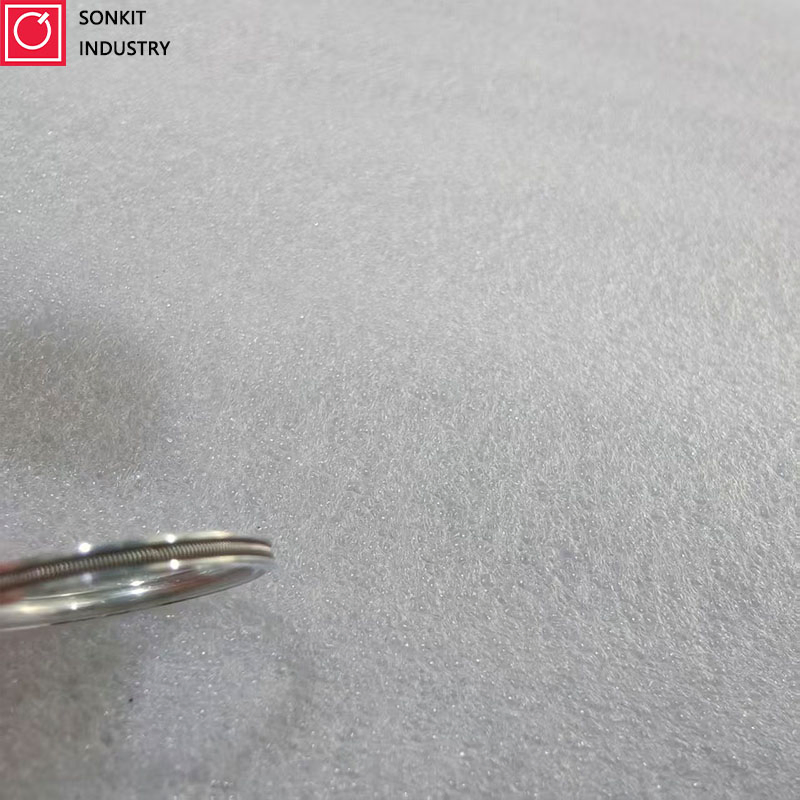

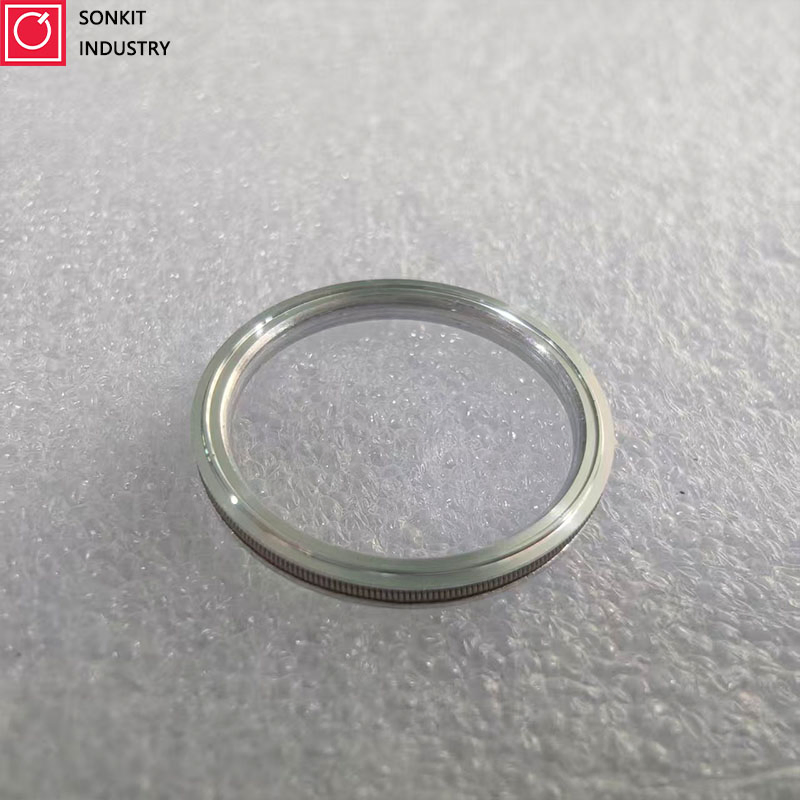

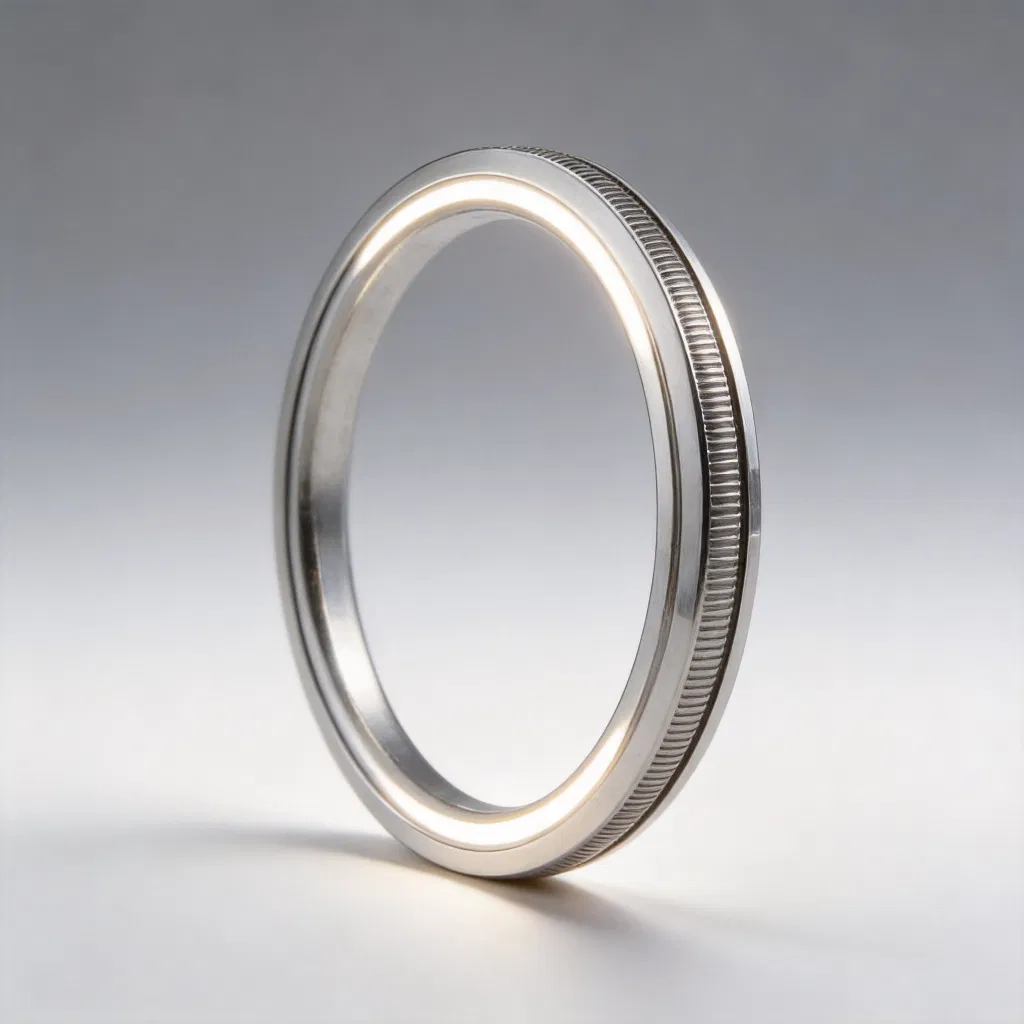

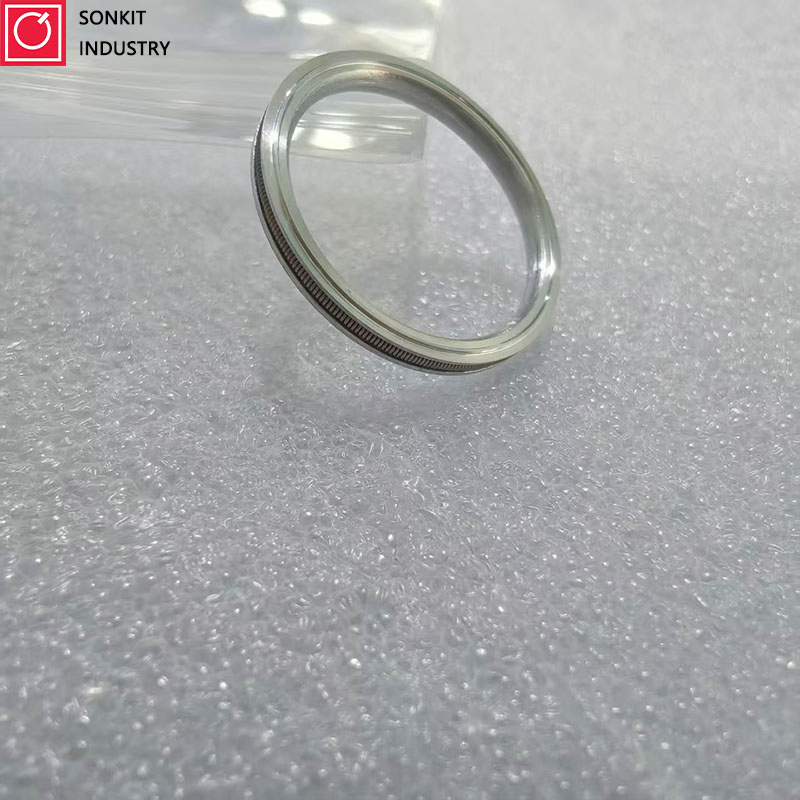

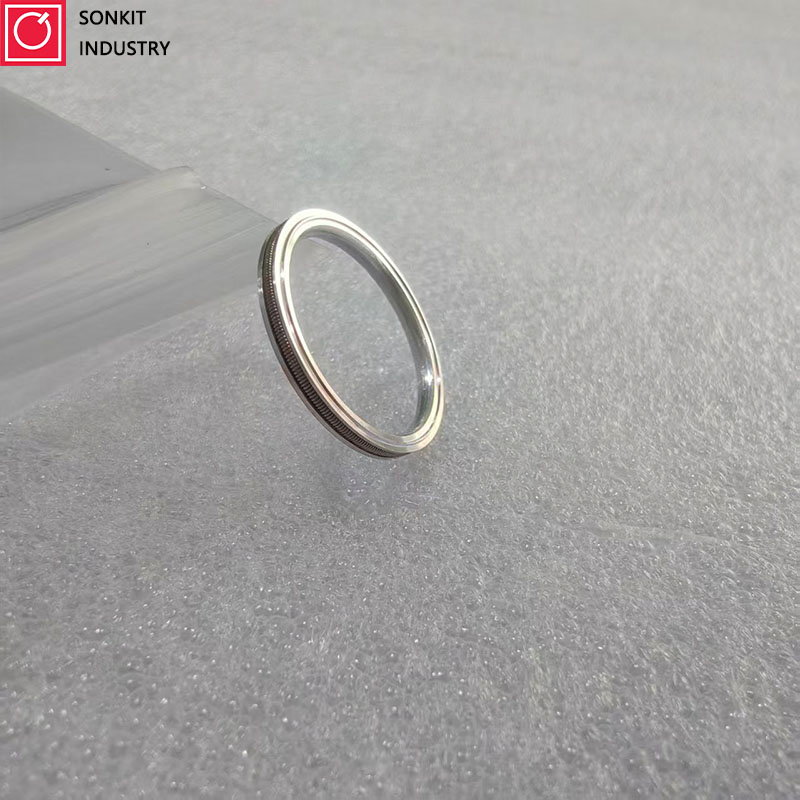

خاتم ختم من الفولاذ المقاوم للصدأ عالي الضغط مطلي بالفضة

المعلومات الأساسية

نموذج رقم. C-ring

حالة جديد

شهادة ISO9001

معيار ASTM, GOST, JIS

حسب الطلب حسب الطلب

مادة معدن

تطبيق المعادن إعادة تدوير آلة, آلة قطع معدنية, قطع غيار ماكينات تصنيع المعادن, المعادن ماكينات الحفر, المعادن ماكينات السحب

وظيفة وتطبيق مانع التسرب

الوظيفة مانع تسرب ثابت

معدل التسرب 10-10pa م³/ث أو حتى أقل

الوسائط المناسبة الزيت والماء والغاز، إلخ

حزمة النقل هو

تخصيص 30*30

رمز النظام المنسق 7318220090

وصف المنتج

خاتم ختم من الفولاذ المقاوم للصدأ عالي الضغط مطلي بالفضة

حلقة C المعدنية التي يتم تنشيطها بواسطة النابض هي نسخة محسنة من حلقة C المعدنية القياسية، والمصممة ليتم تطبيقها في ظروف العمل القاسية. يتميز مانع التسرب هذا بسلك معدني من الفئة "C" مع نابض لولبي داخلي يوفر حملاً ميكانيكيًا متناسقًا للجلوس، مما يجعله مثاليًا للتطبيقات التي تتطلب أدنى معدلات تسرب ممكنة.

الأداء المحسن: يسمح النابض الداخلي للسدادة بالصمود أمام الأحمال الأكبر حجمًا بشكل كبير وبالعمل بكفاءة على الأسطح الخشنة مقارنة بالحلقات C القياسية. يتم تزويد موانع التسرب هذه افتراضيًا بضغط النظام، الأمر الذي يتطلب حملاً عالياً من المسامير ولكنه يوفر عائقًا فائقًا للنابض.

نظرًا لبنية خاصة، غالبًا ما تستخدم حلقة C المعدنية التي يتم تشغيلها بواسطة زنبرك كمانع تسرب تجميلي في بيئات الضغط العالي (حتى 1500 بار) والتفريغ حيث يكون أداء منع التسرب الفائق أمرًا بالغ الأهمية. وتعمل بشكل موثوق عبر درجات الحرارة القصوى من منخفضة التبريد إلى 800 درجة مئوية.

المواصفات والخيارات

نطاق القطر الخارجي: من 0.250 بوصة (6 مم) إلى 120 بوصة (3048 مم)

نطاق المقطع المتداخل: 1/32 بوصة (0.9 مم) إلى 1/2 بوصة (12.7 مم)

أشكال المنتجات: مضمار سباق مستدير مستطيل الشكل

اتجاه الضغط: داخلي، خارجي، محور

خيارات المواد: سبيكة 718، X-750، 316/321 SS، واسملوي

الطلاء والتغليف: فضية، نيكل، ذهب، تين، نحاس، صندوق التدريب المهني

ميزة متقدمة: نابض لولبي داخلي للحصول على حمولة ثابتة على المقاعد

الضمان ومعدل التسرب: منخفض جدًا (≤ 1E-10 سم³·/s) مع فترة ضمان لمدة 3 سنوات

تتوفر أنواع موانع التسرب المعدنية من فئة C التالية:

الفتح الداخلي للضغط الداخلي - CI
فتحة خارجية للضغط الخارجي - CE
فتحة المحور للضغط المحوري - CA
افتتاح داخلي مع نابض نشط للضغط الداخلي - CSI
الفتح الخارجي مع نابض نشط للضغط الخارجي - CSE
فتح المحور مع نابض يتم تنشيطه للضغط المحوري - CSA

خصائص التطبيق

حمولة المقعد المرتفع

يضمن الحمل عالي المقاعد ملامسة مانع التسرب المعدني بالكامل لسطح التزاوج، الأمر الذي يضمن تأثير مانع تسرب قوي حتى على الأسطح الخشنة أو في ظروف الضغط العالي.

أداء جيد لمنع التسرب

مصممة لتوفير أداء موثوق به لمنع التسرب بخصائص مقاومة فائقة تشمل: مقاومة ارتفاع درجة الحرارة، مقاومة ارتفاع الضغط، مقاومة التآكل، ومقاومة التآكل.

لماذا تختار منتجاتنا؟

تتخصص الشركة في صناعة الأختام المعدنية، التي تخدم العملاء من مختلف الصناعات في مختلف أنحاء العالم، بما في ذلك الشركات العالمية الكبرى.

دعم التصميم والهندسة

فريق بحث ودعم تقني متمرس
مختبرات تجريبية داخلية لتحكم عالي الجودة
طلاء كهربائي ثابت وموثوق به وعملية تسخين مخصصة
تعاون وثيق مع الجامعات ومعاهد البحوث الشهيرة
وقت استجابة سريع وتجربة تخدم أكبر المؤسسات

ضمان الجودة الدقيق

اختبار قوة اللحام 100%
اختبار الضغط الثابت حتى 100 ميجاباسكال
تقرير اكتشاف تسرب الهيليوم (≤ 1E-10 سم³·/s)
اكتشاف سُمك الطلاء وفحص الحجم الرقمي
تقارير التفتيش الكاملة المقدمة حسب الاقتضاء

جدول مقارنة أنواع مانع التسرب المعدني

نوع مانع التسرب المعدني	نوع مانع التسرب	مادة لسترة معدنية ذات مانع تسرب	مادة للطلاء المعدني للمانع التسرب
حلقة دائرية معدنية (O-Seal)	داخلي: OI: قياسي، ضغط داخلي، بدون تهوية OVI: ضغط داخلي، مع فتحات تهوية لنظام الضغط النشط OSI: ضغط داخلي، مع نابض نشط OGI: ضغط داخلي، مملوء بالغاز للحلقة خارجي: OE: ضغط خارجي، قياسي، لا تهوية OVE: ضغط خارجي، بفتحات تهوية لنظام الضغط النشط OSE: ضغط خارجي، حلقة دائرية مع نابض نشط OGE: ضغط خارجي، حلقة دائرية مع ملء الغاز	SS 316 L: 316°C SS 304L: 316°C SS321: 427°C سبيكة 600: 538°C سبيكة 718: 649°C سبيكة X-750: 593°C Aluminum Alloy 1100: 350°C	فضة (Ag) ذهب (Au) نحاسي (Cu) نيكل (Ni) قصدير (Sn) (PTFE)
حلقة C معدنية (C-Seal)	داخلي: CI: حلقة C قياسية، ضغط داخلي نشط بنظام الضغط CSI: ضغط داخلي، حلقة زنبركية على شكل حرف C خارجي: CE: قياسي، ضغط خارجي نشط بنظام الضغط CSE: ضغط خارجي، نابض مزود بالطاقة لحلقة C محوري: CA: قياسي، ضغط محوري نشط بنظام الضغط CSA: ضغط محوري، حلقة على شكل حرف C منشطة بواسطة زنبرك	SS 316 L: 316°C SS 304L: 316°C SS321: 427°C سبيكة 600: 538°C سبيكة 718: 649°C سبيكة X-750: 593°C Aluminum Alloy 1100: 350°C	فضة (Ag) ذهب (Au) نحاسي (Cu) نيكل (Ni) قصدير (Sn) (PTFE)
حلقة معدنية على شكل V (V-Seal)	داخلي: VI (قياسي للضغط الداخلي) خارجي: VE (قياسي للضغط الخارجي) محوري: VA (قياسي للضغط المحوري)	SS 316 L: 316°C SS 304L: 316°C SS321: 427°C سبيكة 600: 538°C سبيكة 718: 649°C سبيكة X-750: 593°C Aluminum Alloy 1100: 350°C	فضة (Ag) ذهب (Au) نحاسي (Cu) نيكل (Ni) قصدير (Sn) (PTFE)
رنين فاصلة (COI/COE)	داخلي: COI (نظام ضغط داخلي نشط في فصل الربيع) خارجي: COE (نظام نابض بالطاقة للضغط الخارجي)	SS 316 L: 316°C SS 304L: 316°C SS321: 427°C سبيكة 600: 538°C سبيكة 718: 649°C سبيكة X-750: 593°C Aluminum Alloy 1100: 350°C	فضة (Ag) ذهب (Au) نحاسي (Cu) نيكل (Ni) قصدير (Sn) (PTFE)
حلقة W معدنية (W-Seal)	داخلي: WI (حلقة W قياسية للضغط الداخلي) خارجي: WE (حلقة W قياسية للضغط الخارجي)	SS 316 L: 316°C SS 304L: 316°C SS321: 427°C سبيكة 600: 538°C سبيكة 718: 649°C سبيكة X-750: 593°C Aluminum Alloy 1100: 350°C	فضة (Ag) ذهب (Au) نحاسي (Cu) نيكل (Ni) قصدير (Sn) (PTFE)

الأسئلة المتداولة

كيف أطلب عرض أسعار أو أضع طلبًا؟

لطلب عرض أسعار أو تقديم طلب، يرجى التواصل معنا مباشرة من خلال قنوات الدعم المتاحة على الموقع وسيقوم فريقنا بمساعدتكم في أسرع وقت.

ما هي الفوائد والمزايا التنافسية التي نقدمها مقارنة بالمنافسين؟

نقدم أسعاراً تنافسية للغاية مع الحفاظ على أعلى معايير الجودة بفضل فريق الخبراء الفنيين والعمليات الصناعية الموثوقة للطلاء والمعالجة الحرارية، بالإضافة إلى الفحص الدقيق في مختبراتنا المجهزة لضمان مراقبة الجودة، والاستجابة السريعة لطلبات العملاء.

ما مزايا موانع التسرب الحلقية المعدنية التي يتم تنشيطها بنابض على موانع التسرب الحلقية المعدنية القياسية؟

توفر أداءً فائقًا لمنع التسرب من خلال الحفاظ على مستوى ثابت من الضغط والقدرة على التكيف، حتى في ظل درجات الحرارة القاسية أو الضغط العالي أو عدم انتظام السطح، مما يقلل من احتمالية التسرب ويزيد من متانة المنتج ومقاومته للبيئات الصعبة.

ما نوع مانع التسرب المعدني الذي يعد الأفضل لتطبيقي؟

تتوفر لدينا مجموعة متكاملة من الحلول لتناسب مختلف التطبيقات:
• الحلقة الدائرية المعدنية: الخيار الأكثر اقتصاداً للضغط والأحمال العالية.
• حلقة C المعدنية: تتميز بمعدل تسرب منخفض وعالي الربيع.
• حلقة C المنشطة بنابض: تدعم حملاً كبيراً ومثالية للأسطح الخشنة.
• حلقة E المعدنية، حلقة V المعدنية، وحلقات COI/COE: تناسب التطبيقات ذات المتطلبات المحددة مثل الصمامات وأجهزة الاستشعار.

كيف يمكنني قياس مانع تسرب الحلقة المعدنية للاستبدال؟

تتضمن خطوات القياس السليم ما يلي: تحديد نوع مانع التسرب الحالي، فك مانع التسرب القديم بعناية، تنظيف المنطقة لضمان دقة القياس، ثم قياس القطر الداخلي والقطر الخارجي والسمك الكلي بدقة باستخدام أدوات قياس مناسبة، ومطابقتها مع مواصفات التشغيل المطلوبة قبل طلب البديل.
